Alter Geodatenviewer - Technische Hilfe

Der Link "Geodatenviewer anzeigen" führt zur Kartendarstellung des Geodatenviewers. Dort können die für das Stadtgebiet von Wien angebotenen Themen abgerufen werden.

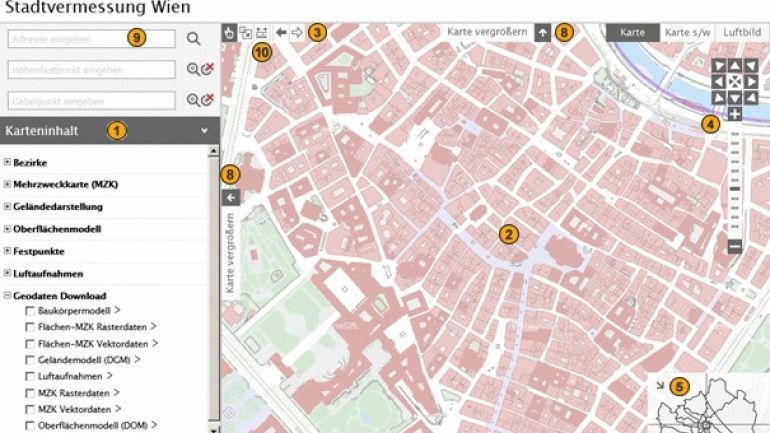

Grafische Darstellung

Die ausgewählten Themen werden im Kartenausschnitt angezeigt. Der Planausschnitt bietet folgende Funktionen und Auswahlmöglichkeiten:

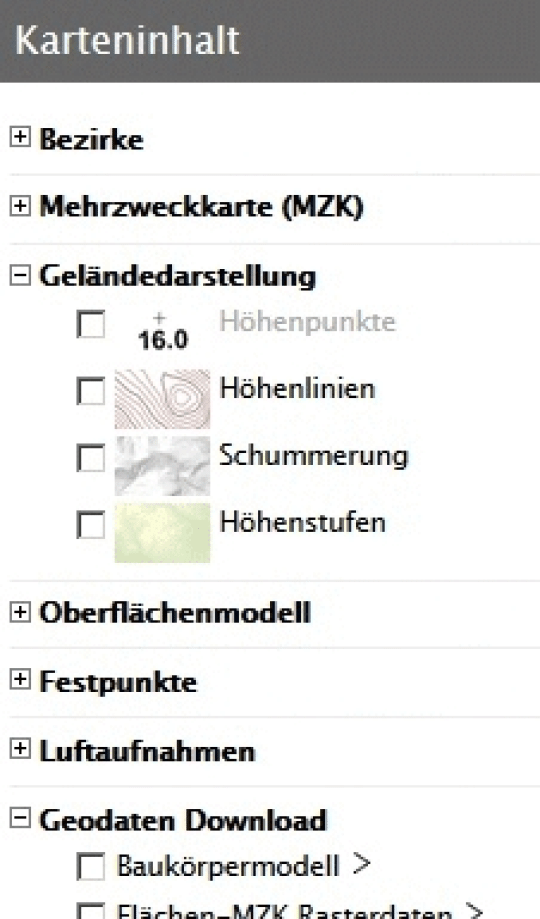

Karteninhalt

Zu jedem Thema werden die Karteninhalte aufgelistet und können ein- und ausgeschaltet werden. Ist ein Inhalt in grauer Farbe beschriftet, kann er im aktuellen Maßstab nicht dargestellt werden. Soll der entsprechende Inhalt angezeigt werden, muss in die Karte hineingezoomt werden. Der Maßstabsbereich, ab dem der Inhalt angezeigt wird, kann über ein Mouseover-Fenster angezeigt werden.

Hauptkarte

Im Bereich der Hauptkarte werden immer jene Inhalte maßstabsabhängig angezeigt, die im Karteninhalt angehakt sind.

Funktionsleiste

Die Funktionsleiste bietet folgende Möglichkeiten:

Der Kartenausschnitt kann beliebig verschoben werden. Bei Karteninhalten mit Abfragemöglichkeit kann durch Mausklick die Information abgerufen werden.

Ein neuer Kartenausschnitt kann durch Aufziehen eines Fensters festgelegt werden.

Durch Klicken in die Karte können horizontale Strecken und Flächen gemessen beziehungsweise Koordinaten, Geländehöhe und Oberflächenhöhe abgefragt werden. Die Ergebnisse von Streckenmessungen werden in Metern angezeigt. Zwischenknoten können durch einen einfachen Klick mit der linken Maustaste gesetzt werden. Die Messung wird durch einen Doppelklick beendet und das Ergebnis unter Messwerkzeug angezeigt. Gelände- und Oberflächenhöhen werden auf Dezimeter genau angegeben.

Der Pfeil nach links führt zum vorherigen Kartenausschnitt zurück.

Der Pfeil nach rechts ruft die nächste Darstellung auf, wenn zuvor bereits zurückgeblättert wurde.

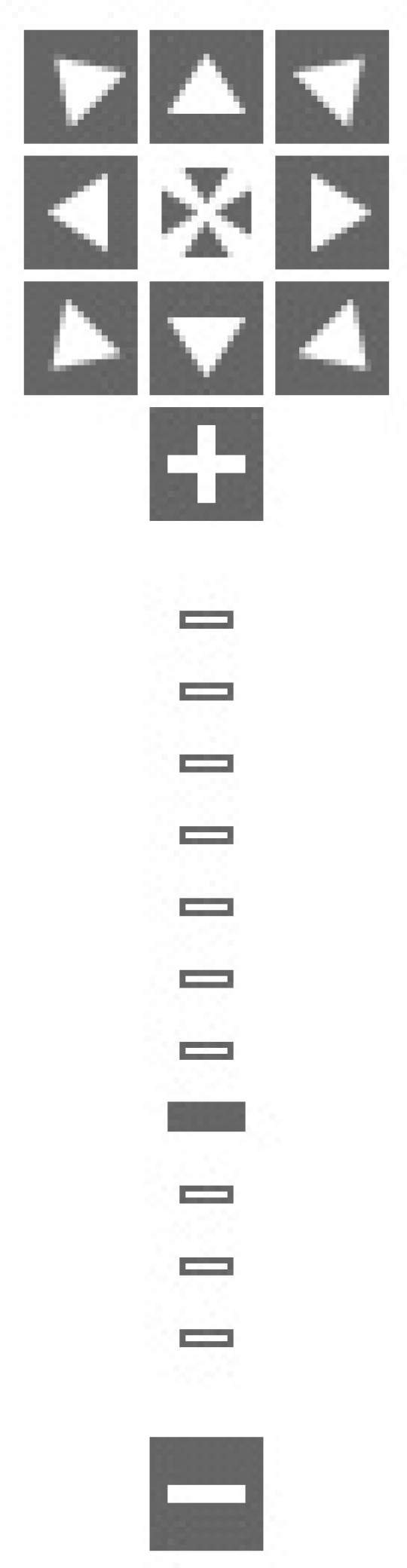

Navigationsleiste

Mit Hilfe der Pfeile links oben in der Karte kann der Planausschnitt nach Norden, Süden, Osten, Westen, Südosten, Südwesten, Nordosten und Nordwesten verschoben werden. Mit dem Symbol in der Mitte wird ganz Wien dargestellt. Durch das Pluszeichen wird der Plan vergrößert. Das Minuszeichen verkleinert den Plan. Auf der Skala in der Mitte kann der Balken beliebig verschoben und damit die Größe der Karte verändert werden. Als Hilfe wird rechts vom Balken die entsprechende Planbreite angegeben. Die Plangröße kann auch mit dem Mausrad verändert werden.

Übersichtskarte

Die Übersichtskarte zeigt mittels Fadenkreuz den vom Planausschnitt begrenzten Bereich an. Durch Klicken in die Übersichtsgrafik kann der Planausschnitt verschoben werden. Mit dem Pfeil rechts oben wird die Übersicht geschlossen.

Linkleiste

• Druckversion (PDF): Es öffnet sich ein Fenster, in dem Maßstab und das Papierformat A3 oder A4 angegeben werden kann. Daraufhin wird die Ausgabe des Planes erfolgt im PDF-Format erzeugt.
• Druckversion (HTML): Der Planausschnitt wird in einem eigenen Fenster dargestellt. Der Ausdruck des Planes erfolgt im HTML-Format.
• Hilfe und Erläuterungen: Der Link führt auf die Hilfeseiten. Dort werden erläuternde Informationen zur Applikation angeboten.

Maßstabsanzeige

Die aktuelle Maßstabsleiste und der entsprechende Maßstab des Kartenausschnittes werden angezeigt.

Kartenausschnitt vergrößern/verkleinern

Mit dem Pfeil auf der linken Seite neben der Grafik kann diese vergrößert werden.

Adressensuche

Es ist möglich nach Adressen, Kategorien und Objekten zu suchen. Objekte, wie etwa der Stephansdom, der Zentralfriedhof, der Lainzer Tiergarten oder das Schloß Schönbrunn sind nicht nur unter der offiziellen Adresse zu finden, sondern auch durch Eingabe des allgemein gebräuchlichen Namens. Wurde eine gültige Adresse eingegeben, wird ein Plan dargestellt und das Ergebnis im Adressensuchergebnis angezeigt.

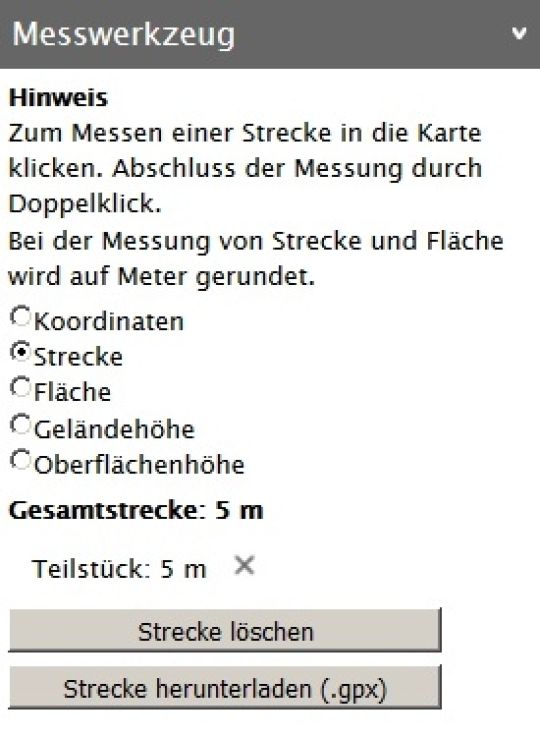

Messwerkzeug

Unter Messwerkzeug werden die mit der Messfunktion ermittelten Ergebnisse dargestellt.

ViennaGIS

Der Link führt zu den Datenquellen - den für die einzelnen Karteninhalte verantwortlichen Dienststellen - und den wien.at-Nutzungsbedingungen. Sie gelten für die unentgeltliche Verwendung von ViennaGIS-Datenprodukten und Datendiensten der Stadt Wien.

Zeichenerklärung

Die Zeichenerklärung informiert über Inhalte und deren Darstellung im Geodatenviewer der Abteilung Stadtvermessung und Geoinformation: Zeichenerklärung (324 KB PDF).
