Produktinformation Mobile-Mapping-Befahrung 2020

Die Mobile-Mapping-Befahrungsdaten 2020 bilden den öffentlichen Raum Wiens digital ab.

Sie umfassen:

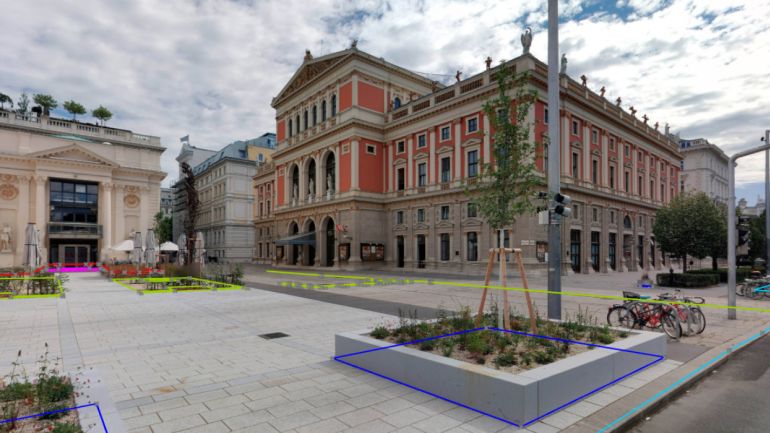

• 360-Grad-Bilddaten (Panoramen)
• 3D-Punktwolken (georeferenzierte Laserscan-Daten)

Herstellung

Die Befahrung erfolgte im Zeitraum von Mai bis November 2020 im Rahmen einer fahrzeuggebundenen Mobile-Mapping-Kampagne im Stadtgebiet von Wien.

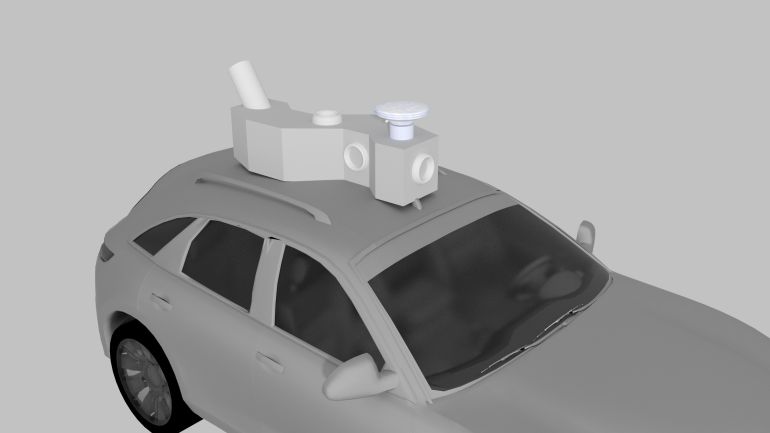

Dabei kamen spezielle Fahrzeuge mit auf dem Dach montierten Sensoren zum Einsatz:

• Kamerasystem: Erfassung von 360-Grad-Panoramabildern mit einem Bildabstand von circa 3 Metern.
• Multi-Beam-LiDAR-Scanner: Reichweite bis zu 50 Meter, zur Erfassung von Punktwolken.
• GNSS und Inertialeinheit: Präzise Bestimmung der Trajektorien über satellitengestützte Positionierung und Beschleunigungssensoren.

Datenqualität

Die Daten aus der Epoche 2020 zeichnen sich durch folgende Qualitätsmerkmale aus:

• Verortungsgenauigkeit: 95 Prozent der Daten weisen eine Genauigkeit von unter 10 Zentimeter auf.
• Bildqualität: Panoramabilder in 250 Megapixel-Auflösung. Texte von 4 Zentimeter Höhe sind aus 10 Meter Entfernung lesbar.
• Punktwolkenqualität: Genauigkeit von ±2 Zentimeter bei einer Reichweite von bis zu 50 Meter.
• Anonymisierung: Personen und Kennzeichen wurden nach dem aktuellen Stand der Technik unkenntlich gemacht.

Dateninhalte

Die Befahrungsdaten sind in der Datenschnittstelle "Kappazunder" klar strukturiert und in offenen Formaten abgelegt.

• Datenschnittstelle "Kappazunder" Deutsch: 570 KB PDF
• Datainterface "Kappazunder" Englisch: 380 KB PDF

Wesentliche Bestandteile sind:

• Befahrungstrajektorie: ASCII-Format
• Bilddaten: JPG-Format
  • Komprimierte 360-Grad-Bilder als Cubemap
• Punktwolken: LAZ-Format
  • Eine Trajektorie kann mehrere Punktwolken-Dateien enthalten
  • Klassifizierung: Intensität und RGB-Werte (nur First Echoes)
• Metadaten: ASCII-Format
  • Informationen zu den Bild- und Punktwolken-Dateien (zum Beispiel innere und äußeren Orientierung, Zeitstempel et cetera)

Räumliche Ausdehnung

Die Befahrungsdaten 2020 umfassen das gesamte Wiener Straßennetz inklusive der Donauinsel, ausgewählter Parks und Stadtautobahnen. Insgesamt wurden über 4.600 Kilometer Wiener Straßennetz befahren.

Nachträgliche Anonymisierung

Trotz automatisierter Verpixelung können vereinzelt nicht anonymisierte Inhalte (Personen oder Kennzeichen) auftreten.

Diese Bilder können über ein Formular zur nachträglichen Verpixelung gemeldet werden.

Für die Lokalisierung des betroffenen Bildes sind die Informationen der Datenstruktur aus der Datenschnittstelle notwendig.

Aktualisierte Bilder werden im OGD-Datensatz "Kappazunder Verpixelungen 2020 Wien" veröffentlicht.
